Автоматические установки пожаротушения предназначены для тушения пожаров классов А и В (по ГОСТ 27331), допускается использование установок для тушения пожаров класса С, если при этом исключается образование взрывоопасной атмосферы. АУПТ должны выполнять одновременно и функции автоматической пожарной сигнализации. Тип установки пожаротушения, способ тушения, вид огнетушащего вещества определяются с учётом пожарной опасности и физико-химических свойств производимых, хранимых и применяемых веществ и материалов, а так же особенностей защищаемого оборудования.

Аппаратура управления установок пожаротушения должна обеспечивать:
-1) формирование команды на автоматический пуск установки пожаротушения при срабатывании двух или более пожарных извещателей, а для установок водяного и пенного пожаротушения допускается формирование команды от двух сигнализаторов давления. Включение сигнализаторов давления должно осуществляться по логической схеме "или";
-2) автоматическое переключение цепей питания с основного ввода электроснабжения на резервный при исчезновении напряжения на основном вводе с последующим переключением на основной ввод электроснабжения при восстановлении напряжения на нём;
-3) возможность отключения и восстановления режима автоматического пуска установки (для установок водяного и пенного пожаротушения, кроме того - пожарных насосов и насосов-дозаторов);
-4) автоматический контроль: - соединительных линий между приёмно-контрольными приборами пожарной сигнализации и приборами управления, предназначенными для выдачи команды на автоматическое включение установки (для установок водяного и пенного пожаротушения, кроме того - пожарных насосов и насосов-дозаторов), на обрыв и короткое замыкание; - соединительных линий световых и звуковых оповещателей на обрыв и короткое замыкание; - соединительных линий дистанционного пуска установки пожаротушения на обрыв и короткое замыкание;
-5) контроль исправности световой и звуковой сигнализации (по вызову), в том числе оповещателей;
-6) автоматическое или местное отключение звуковой сигнализации при сохранении световой сигнализации;
-7) автоматическое включение звуковой сигнализации при поступлении следующего сигнала о пожаре от системы пожарной сигнализации;
-8) формирование команды на управление технологическим оборудованием и инженерными системами объекта (при необходимости);
-9) формирование команды на отключение вентиляции (при необходимости);
-10) формирование команды на включение системы оповещения (при необходимости);

В помещении пожарного поста или другом помещении с персоналом, ведущим круглосуточное дежурство. должна быть предусмотрена:
-1) световая и звуковая сигнализация: - о возникновении пожара (с расшифровкой по направлениям или помещениям в случае применения адресных систем пожарной сигнализации); - о срабатывании установки (с расшифровкой по направлениям или помещениям);
-2) световая сигнализация: - о наличии напряжения на основном и резервном вводах электроснабжения; - об отключении звуковой сигнализации о пожаре (при отсутствии автоматического восстановления сигнализации); - об отключении звуковой сигнализации о неисправности (при отсутствии автоматического восстановления сигнализации).

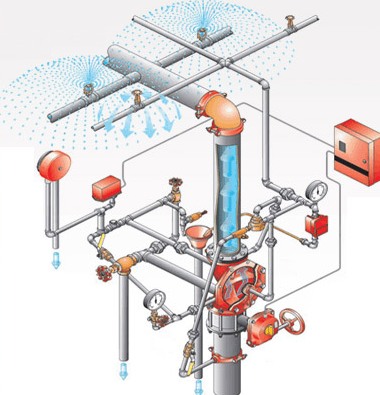

Водяные и пенные установки пожаротушения.
Этот тип автоматических установок пожаротушения выполняет функцию тушения или локализации пожара и подразделяется на
- спринклерные;
- дренчерные;
- спринклерно-дренчерные;
- роботизированные;
- АУП с принудительным пуском.

Кроме общих требований аппаратура управления установок водяного и пенного пожаротушения должна обеспечивать:
-1) автоматический пуск рабочих насосов (пожарных и насосов-дозаторов);
-2) автоматический пуск резервных насосов (пожарного и насоса-дозатора) в случае отказа пуска или невыхода рабочих насосов на режим в течение установленног времени;
-3) автоматическое включение электроприводов запорной арматуры;
-4) автоматический пуск и отключение дренажного насоса, жокей-насоса;
-5) местный, а при необходимости дистанционный пуск и отключение насосов (за исключением спринклерных систем);
-6) автоматическое или местное управление устройствами компенсации утечки огнетушащего вещества и сжатого воздуха из трубопроводов и гидропневматических ёмкостей;
-7) автоматический контроль: - соединительных линий запорных устройств с электроприводом на обрыв; - соединительных линий приборов, регестрирующих срабатывание узлов управления, формирующих команду на автоматическое включение пожарных насосов и насосов-дозаторов на обрыв и короткое замыкание;
-8) автоматический контроль аварийного уровня в резервуаре, в дренажном приямке, в ёмкости с пенообразователем при раздельном хранении;
-9) автоматический контроль давления в гидропневмобаке;
-10) времменую задержку на пуск установки пожаротушения (при необходимости).

В отличии от спринклерных систем пожаротушения оросители дренчерных установок не имеют тепловых замков и запускаются от внешних систем обнаружения пожара: автоматических установок пожарной сигнализации, датчиков технологического оборудования и других побудительных систем.
Ниже приведен один из алгоритмов работы дренчерных завес:
Пуск дренчерных завес производится при том условии, что ручная задвижка завесы открыта, по сигналам: - автоматически, при сработке двух пожарных извещателей в одном из пожарным отсеков вблизи соответствующей секции в системе автоматической адресно-аналоговой пожарной сигнализации (сигнал об открытии электромагнитного клапана в дренчерных секциях подается от АПС); - от кнопки дистанционного пуска дренчерной установки в помещении охраны.

Установки пожаротушения тонкораспылённой водой (АУП-ТРВ).

Этот вид АУП применяется для поверхностного и локального по поверхности тушения очагов пожара классов А, В и электроустановок под напряжением. АУП-ТРВ подразделяются на агрегатные и мудульные.
В модульных АУП в качестве газа-вытеснителя могут использоваться воздух, углекислота и инертные газы (в газообразном и сжиженном агрегатном состоянии).
Для повышения огнетушащей способности воды применяют распыленную или тонкораспыленную воду. Вода в таком состоянии занимает как бы промежуточное положение между жидкостью и газом и сочетает в себе преимущества как жидкостного, так и газового средств тушения. Аэрозольное состояние воды достигается путем выброса воды под давлением через специальные оросители.

Спринклерно-дренчерные АУП (АУП-СД).
В зависимости от требований к быстродействию и исключению ложных срабатываний используют следующие виды АУП-СД: водозаполненные (АУП-СвД) и воздушные (АУП-СвзД).
Водозаполненные установки пожаротушения (АУП-СвД) используются в помещениях, где требуется повышенное быстродействие АУП и допустимы незнычительные проливы огнетушащего вещества (ОТВ) в случае повреждения или ложного срабатывания спринклерных оросителей. В дежурном режиме питающие и распределительные трубопроводы заполнены водой, а подача ОТВ в защищаемую зону осуществляется при срабатывании по логической схеме "И" автоматического пожарного извещателя и спринклерного оросителя.
Воздушные установки пожаротушения (АУП-СвзД) используются в помещениях с положительными и отрицательными температурами, где требуется исключить (нежелательны) проливы огнетушащего вещества (ОТВ) в случае повреждения или ложного срабатывания спринклерных оросителей или автоматических пожарных извещателей. В дежурном режиме питающие и распределительные трубопроводы заполнены воздухом под давлением, заполнение этих трубопроводов ОТВ происходит только при срабатывании автоматического пожарного извещателя (только по логической схеме "И" при срабатывании автоматического пожарного извещателя и спринклерного оросителя), а подача ОТВ в защищаемую зону осуществляется по логической схеме "И" при срабатывании автоматического пожарного извещателя и спринклерного оросителя.

Установки пожаротушения высокократной пеной.

Применяются для объёмного и локально-объёмного тушения пожаров классов А2 и В, для тушения пожаров отдельных агрегатов или оборудования в тех случаях, когда применение установок для защиты помещения в целом технически невозможно или экономически нецелесообразно.
Этот тип установок пожаротушения классифицируется: -1) по воздействию на защищаемые объекты: установки объёмного пожаротушения, установки локального пожаротушения по объёму, -2) по конструкции пеногенераторов: установки с генераторами, работающими с принудительной подачей воздуха (как правило, вентиляторного типа), установки с генераторами эжекционного типа.

Роботизированный пожарный комплекс (РПК).

Стационарная роботизированная установка пожаротушения предназначена для формирования и направления сплошной или распылённой струи огнетушащего вещества к очагу пожара, либо для охлаждения технологического оборудования и строительных конструкций.

Установки газового пожаротушения.

Автоматические установки газового пожаротушения (АУГП) применяются для ликвидации пожаров классов А, В, С (ГОСТ 27331) и электрооборудования (электроустановок под напряжеием).
АУГП подразделяются:
- по способу тушения: объёмного тушения, локального по объёму;
- по способу хранения газового огнетушащего вещества: централизованные, модульные;
- по способу включения от пускового импульса: с электрическим, пневматическим, механическим пуском или их комбинацией.
В установках газового пожаротушения применяются следующие огнетушащие вещества:
- сжиженные газы: двуокись углерода, хладон 23, хладон 125, хладон 218, хладон 227еа, хладон 318Ц, шестифтористая сера;
- сжатые газы: азот. аргон, инерген (азот - 52%, аргон - 40%, двуокись углерода - 8%).
Существует ряд объектов, которые нельзя или экономически нецелесообразно тушить «традиционными» методами и средствами. Например к ним относятся: энергоустановки, помещения серверных или вычислительных центров, книгохранилища, музеи, галерее различного назначения, и т.д.

Установки порошкового пожаротушения модульного типа.

Автоматические установки порошкового пожаротушения (АУПП) применяются для ликвидации пожаров классов А, В, С и электрооборудования (электроустановок под напряжением).

По типу хранения огнетушащего вещества, порошковые установки подразделяются на модульные ицентрализованные. Широкое использование систем порошкового пожаротушения именно модульного типа обусловлено рядом неоспоримых преимуществ. Конструкция модулей, представляющих собой в основном, сосуды различной формы с огнетушащим порошком и газогенерирующего элемента, позволяет устанавливать их в любом месте. Такие системы могут применяться в закрытых пространствах – кабельных сооружениях, за фальш-конструкциями, шкафах и стойках с оборудованием и так далее. При достижении газогенерирующей смеси температуры срабатывания, внутри модуля начинается интенсивное выделение газа-вытеснителя. При этом оболочка модуля открывается, либо порошок под давлением подается через насадок. Аналогичным образом происходит срабатывание модуля при подаче электрического сигнала (в случае систем с электрическим пуском). При выделении, порошок образует пылевоздушную смесь, которая медленно оседает вниз, ограничивая доступ кислорода к очагу возгорания и тем самым блокируя его. К преимуществам таких систем также относится возможность тушения практически всех типов возгорания, включая электрооборудование под напряжением. Исключение составляют материалы, способные к горению без доступа кислорода. И наконец, стоимость защиты помещений порошковым пожаротушением, пожалуй, наиболее низкая из всех применимых вариантов.

Установки аэрозольного пожаротушения.

Автоматические установки аэрозольного пожаротушения (АУАП) применяются для тушения (ликвидации) пожаров подкласса А2 и класса В (ГОСТ 27331) объёмным способом в помещениях объёмом до 10000 м³ , высотой не более 10 м и с определённым параметром негерметичности (см. СП 5.13130.2009 п. 10.1).

В качестве огнетушащего вещества используют тонкодисперсный порошок. Аэрозольные системы тушения пожара используют одинаковый принцип формирования аэрозоля, основанный на процессе сжигания некоторых твердых химических составов. В результате сжигания этих веществ образуется струя горячей смеси газов и твердых микрочастиц, которые заполняют объем и гасят пламя. Поэтому, по понятным причинам, такие системы нельзя применять в помещениях взрывоопасных категорий. Из-за повышения температуры, давления газовой среды и резкого уменьшения видимости люди должны заблаговременно, еще до включения генератора аэрозоля, покинуть помещение. Впрочем, сам по себе аэрозоль вредного воздействия на кожу человека и его одежду не оказывает, а его огнетушащая способность велика.

Автономные установки пожаротушения подразделяются по виду огнетушащего вещества на водяные, пенные, газовые, порошковые, аэрозольные и комбинированные.

Автоматические установки пожарной сигнализации (АУПС).

При выборе типов пожарных извещателей, приёмно-контрольных приборов и приборов управления необходимо руководствоваться задачами, для выполнения которых предназначается система пожарной автоматики как составная часть системы пожарной безопасности объекта.
Технические средства обнаружения пожара и формирования сигнала управления должны формировать сигналы управления:
-1) для включения средств оповещения и управления эвакуацией - за время, обеспечивающее эвакуацию людей до наступления предельных значений опасных факторов пожара;
-2) для включения средств пожаротушения - за время, при котором пожар может быть потушен (или локализован);
-3) для включения средств противодымной защиты - за время, при котором обеспечивается прохождение людей по путям эвакуации до наступления предельных значений опасных факторов пожара;
-4) для управления технологическими устройствами, участвующими в работе систем противопожарной защиты, за время, определённое технологическим регламентом.
Технические средства пожарной автоматики должны иметь параметры и исполнения, обеспечивающие безопасное и нормальное функционирование в условиях воздействия среды их размещения.
Технические средства, надёжность которых в диапазоне внешних воздействий не может быть определена, должны иметь автоматический контроль работоспасобности.

Точечные дымовые пожарные извещатели.

Принцип работы извещателей этого типа основан на сравнении электрического сигнала, пропорционального оптической плотности окружающей среды, с пороговым значением, формируемым схемой извещателя. При появлении дыма в оптической камере импульсы инфракрасного излучения, отражаясь от дымовых частиц, попадают на фотоприемник, усиленный сигнал которого сравнивается с пороговым уровнем, и, если превышение над порогом повторяется пять раз подряд, схема регистрирует состояние "Пожар". При этом схема вырабатывает сигнал, поступающий на выходной ключ, который уменьшает выходное сопротивление извещателя, что является сигналом срабатывания для приемно-контрольного прибора. Извещатели предназначены для обнаружения загораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений, путем регистрации отраженного от частиц дыма оптического излучения и подачи извещения "ПОЖАР" на приемно-контрольный прибор.
Применяется в системах пожарной сигнализации в качестве порогового датчика дыма. Передача сигналов о пожаре осуществляется путем изменения тока, протекающего через шлейф. Извещатель включается в двухпроводные пороговые шлейфы любых ППКП (приборов приемно-контрольных пожарных).

Линейные дымовые пожарные извещатели.

Дымовые линейные извещатели широко используются в системах пожарной безопасности. Они незаменимы в помещениях с высокими потолками и большими площадями, имеют максимальную чувствительность по черным дымам. Отмечается более раннее обнаружение возгорания линейным извещателем по сравнению с точечными дымовыми извещателями в реальных условиях. Реагируют на факторы пожара в протяженной, линейной зоне.
Существует несколько типов линейных дымовых пожарных извещателей. Наиболее распространенные двухкомпонентные линейные ПИ состоят из передатчика и приемника, которые размещаются на противоположных сторонах защищаемой зоны. Приемник принимает сигнал передатчика и сравнивает его уровень с величиной, соответствующей чистой среде. Появление дыма между приемником и передатчиком вызывает затухание сигнала и приводит к формированию сигнала ПОЖАР.
Второй тип линейных ПИ - однокомпонентные дымовые линейные извещатели. В них приемник и передатчик размещены в одном блоке, а на противоположной стороне располагается пассивный рефлектор не требующий питания. Он состоит из большого числа призм, структура которых обеспечивает отражение сигнала в направлении источника. Подобная конструкция используется в автомобильных катафотах. Таким образом, рефлектор не требует не только питания, но и юстировки.

Точечные тепловые пожарные извещатели.

Точечные максимальные тепловые пожарные извещатели в своем "классическом" варианте, как правило, представляют собой решетчатую конструкцию овальной формы с диаметром основания 50–60 мм, в которой с помощью винтов и гаек закреплен тепловой датчик. В последнее время повышается спрос на ТМ ТПИ, внешне похожих на дымовые пожарные извещатели. Они устанавливаются в офисных помещениях, гостиницах, квартирах и могут применяться в паре с дымовыми пожарными извещателями. Контакты датчика (чаще релейного типа) размыкаются (замыкаются), когда температура окружающей среды достигает значений, соответствующих классу извещателя.

Линейные тепловые пожарные извещатели.

Линейное детектирование дает уникальные преимущества при использовании в местах затрудненного доступа, местах с повышенным загрязнением, пылью, агрессивной или взрывоопасной средой. Помимо вышеперечисленных случаев данные извещатели применяются там, где протянуты кабельные каналы большой протяженности на крупных промышленных предприятиях, установлены транспортеры руды на горно-обогатительных комбинатах, работают котельные на угле, проложены линии подачи багажа в аэровокзалах и т.д.
Первые линейные пожарные извещатели представляли собой распределенные по длине объекта извещатели, которые генерируют предупредительный или аварийный сигнал при нагреве воздушной среды до температуры, соответствующей плавлению изоляции металлических жил термокабеля.

Извещатели пламени.

Пожарный извещатель пламени - это прибор, реагирующий на электромагнитное излучение пламени или тлеющего очага (по НПБ 72-98).
Извещатели пламени применяются, как правило, для защиты зон, где необходима высокая эффективность обнаружения, поскольку обнаружение пожара извещателями пламени происходит в начальной фазе пожара, когда температура в помещении еще далека от значений, при которых срабатывают тепловые пожарные извещатели. Извещатели пламени обеспечивают возможность защиты зон со значительным теплообменом и открытых площадок, где невозможно применение тепловых и дымовых извещателей. Извещателей пламени применяются для организации контроля наличия перегретых поверхностей агрегатов при авариях, например, для обнаружения пожара в салоне автомобиля, под обшивкой агрегата, контроля наличия твердых фрагментов перегретого топлива на транспортере.
Извещатели пламени делятся на группы по спектру: - видимый; - ультрафиолетовый (УФ); инфракрасный (ИК) — реагирут на инфракрасную часть спектра пламени. Реагирует на горение веществ, содержащих углерод. Способен работать в запыленных помещениях, так как излучение в инфракрасной чати спектра слабо поглощается пылью; - многодиапазонные.
Пожарные извещатели пламени должны устанавливаться на перекрытиях, стенах и других строительных конструкциях зданий и сооружений, а также на технологическом оборудовании.

Извещатели пожарные аспирационные дымовые (ИПДА).

В последнее время аспирационные дымовые пожарные извещатели все шире применяются для защиты наиболее важных объектов и помещений как, например, вычислительные центры, пульты управления или коммутаторные помещения электронных узлов связи, крупные музеи, банки и т. д. Там, где ущерб, причиняемый даже небольшим пожаром, может быть настолько значительным, что требуется максимально быстрое обнаружение пожароопасной ситуации. Они эффективны в больших помещениях, в помещениях с высокими потолками, могут использоваться в местах, труднодоступных для монтажа и обслуживания точечных извещателей, и т.д. Сверхраннее обнаружение пожароопасной ситуации обеспечивается принудительным отбором воздуха из контролируемого помещения и использованием ультрачувствительных дымовых лазерных адресно-аналоговых дымовых пожарных извещателей.

Газовые пожарные извещатели.

Газосигнализаторы и газовые извещатели (ГИ) предназначены для установки в квартирах, административных зданиях, гаражах и небольших котельных. Такие приборы выполняют функции предупреждения о появлении опасного газа, а некоторые из них при срабатывании сигнализации автоматически перекрывают, например, газопровод с помощью электромагнитного клапана.

Автономные пожарные извещатели.

Автономные пожарные извещатели, предназначены для применения в качестве автоматических средств обнаружения пожара и сигнализации о пожаре в помещениях зданий и сооружений различного назначения (в том числе жилых) самостоятельно или в составе автономной системы пожарной сигнализации.

Проточные пожарные извещатели применяют для обнаружения факторов пожара в результате анализа среды, распространяющейся по вентиляционным каналам вытяжной вентиляции.
Дымовые проточные извещатели беспрерывно всасывают окружающий воздух при помощи высокоэффективного аспиратора через специальную систему труб. Затем проба взятого воздуха пропускается через двухступенчатый фильтр. Первая ступень очистки удаляет пыль и загрязнение до того, как проба воздуха поступает в оптическую камеру обнаружения дыма. Уникальность второй сверхтонкой ступени очистки заключается в подаче дополнительной порции свежего воздуха для предотвращения загрязнения оптических поверхностей и для обеспечения стабильности калибровки и длительного срока службы извещателя. После двухступенчатой очистки проба воздуха поступает в калиброванную камеру обнаружения, контролируемую стабильным лазерным источником. При наличии дыма в измерительной камере свет рассеивается и немедленно регистрируется высокочувствительной приемной системой. Затем сигнал обрабатывается и представляется посредством линейного шкального индикатора и/или графического дисплея. Затем извещатели через реле или высокоуровневый интерфейс передают полученную информацию на компьютер, приемно-контрольный пожарный прибор, программную систему управления или систему управления пожаротушением.

Ручные пожарные извещатели.

РПИ предназначены для подачи сигнала тревоги на средства пожарной и охранно-пожарной сигнализации человеком.
